উইন্ড টারবাইন ফরজিং মার্কেট: গিয়ারবক্স ফোরজিংস, স্পেক্স এবং সোর্সিং গাইড

একটি গিয়ারবক্স প্রস্তুতকারক একটি 6 মেগাওয়াট অফশোর প্ল্যাটফর্ম অর্ডার জিতেছে, তারপরে দেখা যায় যে কোনও অনুমোদিত সরবরাহকারী 14 সপ্তাহের উইন্ডোতে 18CrNiMo7-6 এ 1.5 মিটার রিং গিয়ার রোল করতে পারে না। টারবাইন অর্ডার ঝুঁকি ছিল না. জালিয়াতি ছিল. উইন্ড টারবাইন ফরজিং মার্কেটে, নির্ণায়ক পরিবর্তনশীলটি খুব কমই পরিচ্ছন্ন শক্তির চাহিদার শিরোনাম। এটা বড়, তাপ চিকিত্সা, ultrasonically পরীক্ষিত উপাদান সময়সূচী এবং স্পেসিফিকেশন উত্পাদিত হতে পারে কিনা.

এই নির্দেশিকাটি বাজার থেকে কি কিনবে, কোথায় ক্ষমতা শক্ত হবে এবং কোন প্রযুক্তিগত পরীক্ষাগুলি একটি গ্রহণযোগ্য জালিয়াতিকে একটি ব্যয়বহুল প্রত্যাখ্যান থেকে আলাদা করে তা নির্ধারণ করে।

বাজার আসলে কি কিনছে

একটি আধুনিক টারবাইনের নকল বিষয়বস্তু চারটি দলে বিভক্ত:

• গিয়ারবক্স অভ্যন্তরীণ: গ্রহ বাহক, গ্রহ গিয়ার, সূর্য গিয়ার, রিং গিয়ার এবং মধ্যবর্তী শ্যাফ্ট।
• প্রধান ড্রাইভট্রেন: নকল প্রধান শ্যাফ্ট, কাপলিং ফ্ল্যাঞ্জ এবং বিয়ারিং হাউজিং।
• টাওয়ার এবং ইয়াও সিস্টেম: নকল টাওয়ার ফ্ল্যাঞ্জ, ইয়াও এবং পিচ বিয়ারিং রিং এবং স্লিইং রিং।
• Nacelle হার্ডওয়্যার: হাব উপাদান, ব্রেক ডিস্ক এবং উচ্চ লোড ফাস্টেনার।

এই অংশগুলি সামঞ্জস্যপূর্ণ কারণে ঢালাইয়ের পরিবর্তে নকল করা হয়েছে: শস্য প্রবাহ লোডের পথ অনুসরণ করে, চক্রীয় টর্কের অধীনে ক্লান্তি আচরণ আরও অনুমানযোগ্য, এবং অভ্যন্তরীণ ত্রুটিগুলি অতিস্বনক পরীক্ষার মাধ্যমে মাপ করা যেতে পারে। সেই শেষ বিন্দুটি বাণিজ্যিক, একাডেমিক নয়। একটি অগ্রহণযোগ্য পোরোসিটি ইঙ্গিত সহ একটি ঢালাই প্রায়শই মেশিনে দেরীতে স্ক্র্যাপ করা হয়, বেশিরভাগ মান ইতিমধ্যে যোগ করার পরে।

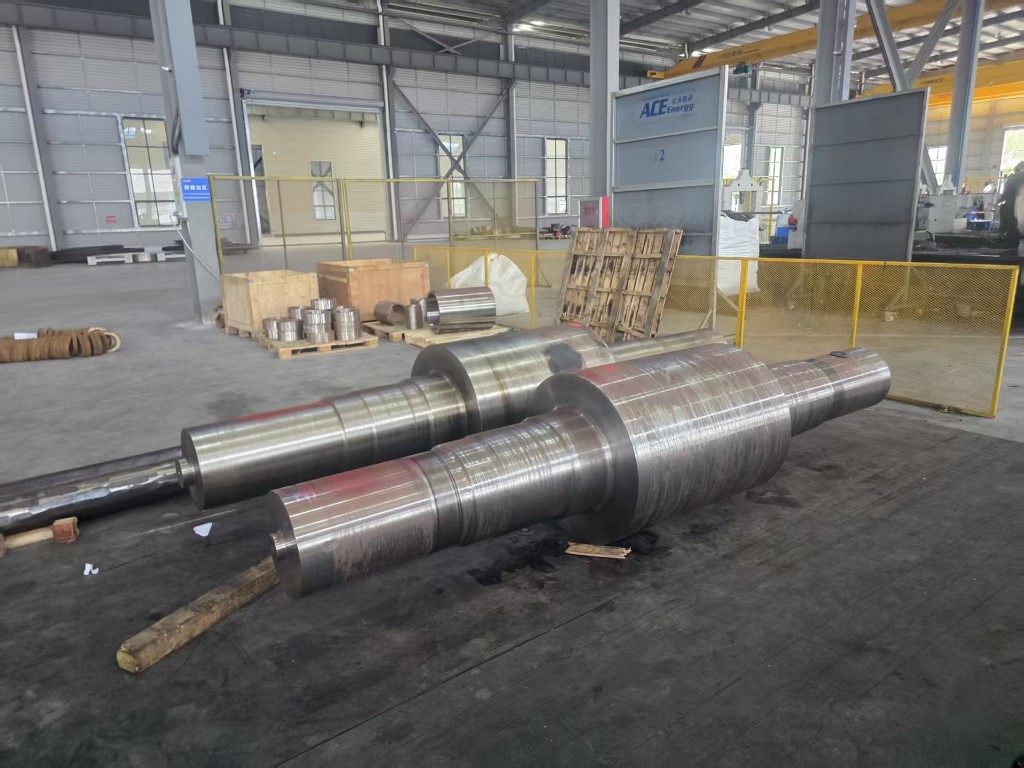

3MW–10MW উইন্ড টারবাইন প্ল্যানেট ক্যারিয়ার ফোরজিংস 18CrNiMo7-6/42CrMo4 বিকল্প এবং ভারী-শুল্ক লোড পাথের জন্য UT, PT, MPI পরীক্ষা সহ 3-10 মেগাওয়াট বায়ু গিয়ারবক্সের জন্য নকল গ্রহের বাহক। পণ্য দেখুন →

কেন Forgings বড় পেতে রাখা

রটার ব্যাসের সাথে খাড়াভাবে রেট করা পাওয়ার স্কেল এবং সুইপ্ট এলাকা এবং গিয়ার অনুপাত সহ টর্ক স্কেল। ব্যবহারিক ফলাফল হল যে একটি 3 মেগাওয়াট গিয়ারবক্স এবং একটি 10 ​​মেগাওয়াট গিয়ারবক্স উপাদান আকারে তিনটি ফ্যাক্টর দ্বারা পৃথক হয় না। তারা রিং ব্যাস, প্রাচীর বেধ এবং একক টুকরা ওজন একটি অনেক বড় ফ্যাক্টর দ্বারা পৃথক. প্ল্যানেট ক্যারিয়ারগুলি যেগুলি এক টনের নীচে ছিল এখন অফশোর প্ল্যাটফর্মগুলিতে নিয়মিতভাবে দুই থেকে তিন টন ছাড়িয়ে গেছে।

বড় ফোরজিংস একই সময়ে তিনটি সীমার বিরুদ্ধে চাপ দেয়:

• ইনগট এবং বিলেটের আকার, যা ক্রস বিভাগকে ক্যাপ করে যা বিপর্যস্ত বা আঁকা হতে পারে।
• উপলব্ধ ফোরজিং শক্তি, হাতুড়ি টনেজ বা প্রেস ক্ষমতা হিসাবে প্রকাশ করা হয়।
• চুল্লির মাত্রা এবং নিভানোর অভিন্নতা, যা নির্ধারণ করে যে একটি ভারী অংশ প্রাচীরের মাধ্যমে সামঞ্জস্যপূর্ণ বৈশিষ্ট্য অর্জন করে কিনা।

যখন এই সীমাগুলির মধ্যে যেকোন একটি অতিক্রম করা হয়, একজন সরবরাহকারী হয় তদন্ত প্রত্যাখ্যান করে বা পুনঃকাজের উচ্চ ঝুঁকির সাথে একটি দীর্ঘ লিড টাইম উদ্ধৃত করে। উভয় প্রতিক্রিয়া ক্রেতার জন্য দরকারী তথ্য.

স্পেসিফিকেশন যা গ্রহণযোগ্যতা নির্ধারণ করে

উইন্ড গিয়ারবক্স ফোরজিংস সাধারণত 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 বা 20MnCr5 এর মতো অ্যালয় স্টিলে নির্দিষ্ট করা হয়। গ্রেড গুরুত্বপূর্ণ, কিন্তু জালিয়াতির পরে কী ঘটে তা আরও গুরুত্বপূর্ণ।

যান্ত্রিক বৈশিষ্ট্য এবং তাপ চিকিত্সা

নিভিয়ে ফেলা এবং মেজাজ, কেস কার্বুরাইজিং এবং নাইট্রাইডিং রুটগুলি খুব আলাদা কঠোরতা প্রোফাইল এবং মূল শক্ততা তৈরি করে। পৃষ্ঠের ক্লান্তি প্রতিরোধের জন্য শক্ত করা একটি রিং গিয়ার কেস যোগাযোগের চাপ এবং বিকৃতি ভাতা পুনর্গণনা না করে একটি ইন্ডাকশন শক্ত সমতুল্যের জন্য অদলবদল করা যাবে না।

অ ধ্বংসাত্মক পরীক্ষা

গিয়ারবক্স এবং প্রধান শ্যাফ্ট ফোরজিংসের জন্য সম্মত তীব্রতা স্তরের অতিস্বনক পরীক্ষা, মেশিনযুক্ত পৃষ্ঠগুলিতে চৌম্বকীয় কণা বা রঞ্জক অনুপ্রবেশকারী পরিদর্শন সহ মানক। গ্রহণযোগ্যতার মানদণ্ড অঙ্কনের উপর নির্ভর করে। একটি সরবরাহকারী যে একটি পুনরাবৃত্তিযোগ্য অতিস্বনক রিপোর্ট তৈরি করতে পারে না এই অংশগুলির জন্য বিবেচনা করা উচিত নয়।

মাত্রিক এবং যন্ত্র ভাতা

একক পিস ওজন, অঙ্কন সহনশীলতা এবং ফিনিস মেশিনিং জন্য বাকি সমস্ত ড্রাইভ খরচ। 1.5 মিটার রিংয়ে একটি 6 মিমি ভাতা 12 মিমি ভাতা থেকে বাণিজ্যিকভাবে খুব আলাদা, এমনকি উভয়ই প্রযুক্তিগতভাবে গ্রহণযোগ্য হলেও।

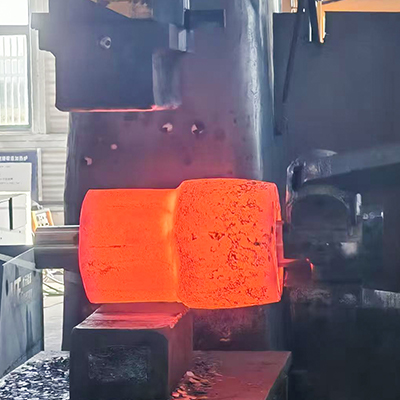

5MW–10MW উইন্ড টারবাইন প্ল্যানেট গিয়ার ফোরজিংস 100% UT/PT/MPI পরিদর্শন সহ 18CrNiMo7-6 বা 42CrMo4 ব্যবহার করে 5-10 মেগাওয়াট উইন্ড গিয়ারবক্সের জন্য কাস্টম 1ম-3য় পর্যায়ের প্ল্যানেট গিয়ার ফোরজিংস। পণ্য দেখুন →

এক নজরে সাধারণত উইন্ড ড্রাইভট্রেন ফোরজিংস

রিং রোলিং ক্ষমতা প্রায়শই আসল সীমাবদ্ধতা

রিং গিয়ার, টাওয়ার ফ্ল্যাঞ্জ এবং বিয়ারিং রিংগুলি ওপেন ডাই ফোরজিংয়ের পরিবর্তে রেডিয়াল অক্ষীয় রিং রোলিং দ্বারা উত্পাদিত হয়, কারণ রোলিং একটি পরিধিযুক্ত শস্য প্রবাহ তৈরি করে যা প্লেট থেকে মেশিন করা বা ব্লক থেকে কাটা অংশের চেয়ে হুপ স্ট্রেসকে অনেক বেশি প্রতিরোধ করে।

রিং রোলিং ক্ষমতা পরিমাপযোগ্য সীমা দ্বারা সংজ্ঞায়িত করা হয়:

• সর্বাধিক বাইরের ব্যাস, মাঝারি আকারের মিলগুলির জন্য সাধারণত 1 মিটার থেকে 1.5 মিটার, এর বাইরে অনেক ছোট সরবরাহকারী পুল।
• সর্বাধিক রিং উচ্চতা এবং প্রাচীরের বেধ, যা নির্ধারণ করে যে একটি গিয়ারবক্স রিং গিয়ার ফাঁকা এক ক্রমানুসারে রোল করা যাবে কিনা।
• ন্যূনতম বোর ব্যাস এবং প্রাচীর বেধ অনুপাত, যার নীচে রিং ঘূর্ণায়মান সময় স্থিতিশীলতা হারায়।

উদ্ধৃতি তুলনাকারী একজন ক্রেতাকে এই তিনটি সংখ্যা লিখিতভাবে জিজ্ঞাসা করা উচিত। একটি উদ্ধৃতি যা এগুলিকে বাদ দেয় তা প্রায়শই একটি উদ্ধৃতি যা উপ-কন্ট্রাক্ট করা হবে, সরবরাহ শৃঙ্খলে একটি স্তর যুক্ত করবে এবং অন্য একটি পয়েন্ট যেখানে ট্রেসেবিলিটি ভেঙে যেতে পারে।

5MW–10MW উইন্ড টারবাইন রিং গিয়ার ফোরজিংস রিং গিয়ার forgings for 5–10 MW wind planetary systems, ring-rolled and carburized-quenched with precision-ground teeth for high-power loads. পণ্য দেখুন →

অর্ডার দেওয়ার আগে কী যাচাই করতে হবে

1. হাতুড়ি বা প্রেস টনেজের সাথে অংশের ওজন এবং খামের সাথে মিলে যাওয়া ফোরজিং সরঞ্জাম।
2. নথিভুক্ত লোড চার্ট সহ তাপ চিকিত্সা চুল্লি এবং জড়িত বিভাগের বেধের জন্য নিভানোর ক্ষমতা।
3. বাড়িতে যোগ্য অপারেটর এবং রেফারেন্স ব্লক সঙ্গে অতিস্বনক এবং পৃষ্ঠ পরিদর্শন.
4. তাপ সংখ্যা থেকে সমাপ্ত অংশ, কোনো উপ-কন্ট্রাক্টেড অপারেশন সহ ট্রেসেবিলিটি।
5. মেশিনিং ক্ষমতা, যদি রুক্ষ ফোরজিংসের পরিবর্তে সমাপ্ত অংশ প্রয়োজন হয়।
6. একটি তুলনামূলক প্রকল্প থেকে প্রথম নিবন্ধ ডকুমেন্টেশন, একটি সাধারণ ব্রোশার নয়।
7. লিড টাইম যেটিতে তাপ চিকিত্সা এবং পরীক্ষা অন্তর্ভুক্ত রয়েছে, শুধুমাত্র ফোরজিং ঘন্টা নয়।
8. পুনর্ব্যবহার এবং অসঙ্গতিতে সম্মত বাণিজ্যিক শর্তাবলী, প্রথম তাপ গলে যাওয়ার আগে নিষ্পত্তি করা হয়েছে।

যেখানে খরচ এবং ঝুঁকি কেন্দ্রীভূত হয়

বড় গিয়ারবক্স ফোরজিংসে স্ক্র্যাপের সবচেয়ে সাধারণ উৎস হল হিট ট্রিটমেন্ট। ক্র্যাকিং, অপর্যাপ্ত কেস গভীরতা, অত্যধিক বিকৃতি এবং একটি বড় রিংয়ের চারপাশে কঠোরতার তারতম্য সবই বেশিরভাগ উপাদান এবং মেশিনিং খরচ প্রতিশ্রুতিবদ্ধ হওয়ার পরে প্রদর্শিত হয়। রিং গিয়ারগুলিতে বিকৃতি বিশেষত ব্যয়বহুল, কারণ অংশটি অবশ্যই তাপ চিকিত্সার পরে পুনরায় মেশিন করতে হবে এবং ভাতাটি পরে সংশোধন করার পরিবর্তে আগে থেকেই পরিকল্পনা করতে হবে। পর্যালোচনা করা হচ্ছে ধাতু তাপ চিকিত্সা মৌলিক একটি সরবরাহকারীর সাথে প্রক্রিয়াটি বোঝা বা নিছক দাবি করা হয়েছে কিনা তা পরীক্ষা করার একটি দ্রুত উপায়।

পরীক্ষা হল দ্বিতীয় ঘনত্ব বিন্দু। একটি দুই টন গ্রহের ক্যারিয়ারের অতিস্বনক পরিদর্শনে সময় লাগে, একজন যোগ্যতাসম্পন্ন অপারেটরের প্রয়োজন হয় এবং একটি রেকর্ড তৈরি করে যা একটি গ্রাহক প্রকৌশল দল বছরের পর বছর অডিট করতে পারে। সরবরাহকারীরা যারা পরিদর্শনকে একটি আনুষ্ঠানিকতা হিসাবে বিবেচনা করে তারা গুণমানের সমস্যাগুলির পরিবর্তে ডেলিভারি সমস্যা হিসাবে উপস্থিত হয়, যা তাদের উদ্ধৃতির সময় সনাক্ত করা কঠিন করে তোলে।

কিভাবে ACE গ্রুপ উইন্ড গিয়ারবক্স প্রোগ্রাম সমর্থন করে

এসিই গ্রুপ একটি ইন্টিগ্রেটেড হেভি ম্যানুফ্যাকচারিং চেইন কভারিং ফোরজিং, হিট ট্রিটমেন্ট, প্রিসিশন মেশিনিং, ওয়েল্ডেড স্ট্রাকচার এবং হেভি ডিউটি পেইন্টিং চালায়, এমন একটি প্রোডাক্ট রেঞ্জ যার মধ্যে ইতিমধ্যেই বায়ু, হাইড্রো এবং নিউক্লিয়ার অ্যাপ্লিকেশনের জন্য পাওয়ার জেনারেশন ফোরজিংস অন্তর্ভুক্ত রয়েছে। মূল উৎপাদন ভিত্তি, জিয়াংসু এসিই এনার্জি টেকনোলজি, 55 একর জায়গায় 50,018 বর্গ মিটারের বেশি নির্মিত এলাকা নিয়ে 2025 সালের নভেম্বরে উৎপাদন শুরু করে।

উইন্ড গিয়ারবক্সের কাজের জন্য প্রাসঙ্গিক সরঞ্জামগুলির মধ্যে রয়েছে 3 টন, 5 টন এবং 15 টন ইলেক্ট্রো হাইড্রোলিক হ্যামার, 1 মিটার এবং 1.5 মিটার উল্লম্ব রিং রোলিং মেশিন, গ্যাস ফায়ারড হিটিং ফার্নেস, তাপ চিকিত্সা প্রতিরোধের চুল্লি, নিভেন ট্যাঙ্ক, ইন্ডাকশন হার্ডিংসেন্ট সরঞ্জাম। বায়ু প্রয়োগের জন্য পরিসীমা 3 মেগাওয়াট থেকে 10 মেগাওয়াট গিয়ারবক্স উপাদানগুলিকে কভার করে, যার মধ্যে রয়েছে গ্রহের বাহক, প্রথম, দ্বিতীয় এবং তৃতীয় স্তরের প্ল্যানেট গিয়ার, সান গিয়ার এবং প্রথম এবং দ্বিতীয় পর্যায়ের রিং গিয়ারগুলি, পাশাপাশি অ-মানক কাস্টম ফোরজিংস এবং ফিনিশড মেশিন যন্ত্রাংশ।

উইন্ড টারবাইন ফরজিং মার্কেট সামগ্রিকভাবে ক্ষমতার কম নয়। এটি একটি অনুমানযোগ্য সময়সূচীতে সরবরাহ করা বড়, তাপ চিকিত্সা, পরীক্ষিত অংশগুলির জন্য ক্ষমতার স্বল্পতা। যে ক্রেতারা অর্ডার দেওয়ার আগে রিং রোলিং সীমা, তাপ চিকিত্সার ক্ষমতা এবং পরিদর্শনের সুযোগ নিশ্চিত করেন তারা বেশিরভাগ বিলম্বের ঝুঁকি এড়ান এবং তারা সাধারণত এর জন্য কম অর্থও প্রদান করেন, কারণ পুনরায় কাজ এবং দ্রুত মালবাহী মূল উদ্ধৃতিতে কখনই প্রদর্শিত হয় না।
